消防应急照明配电箱安装规范

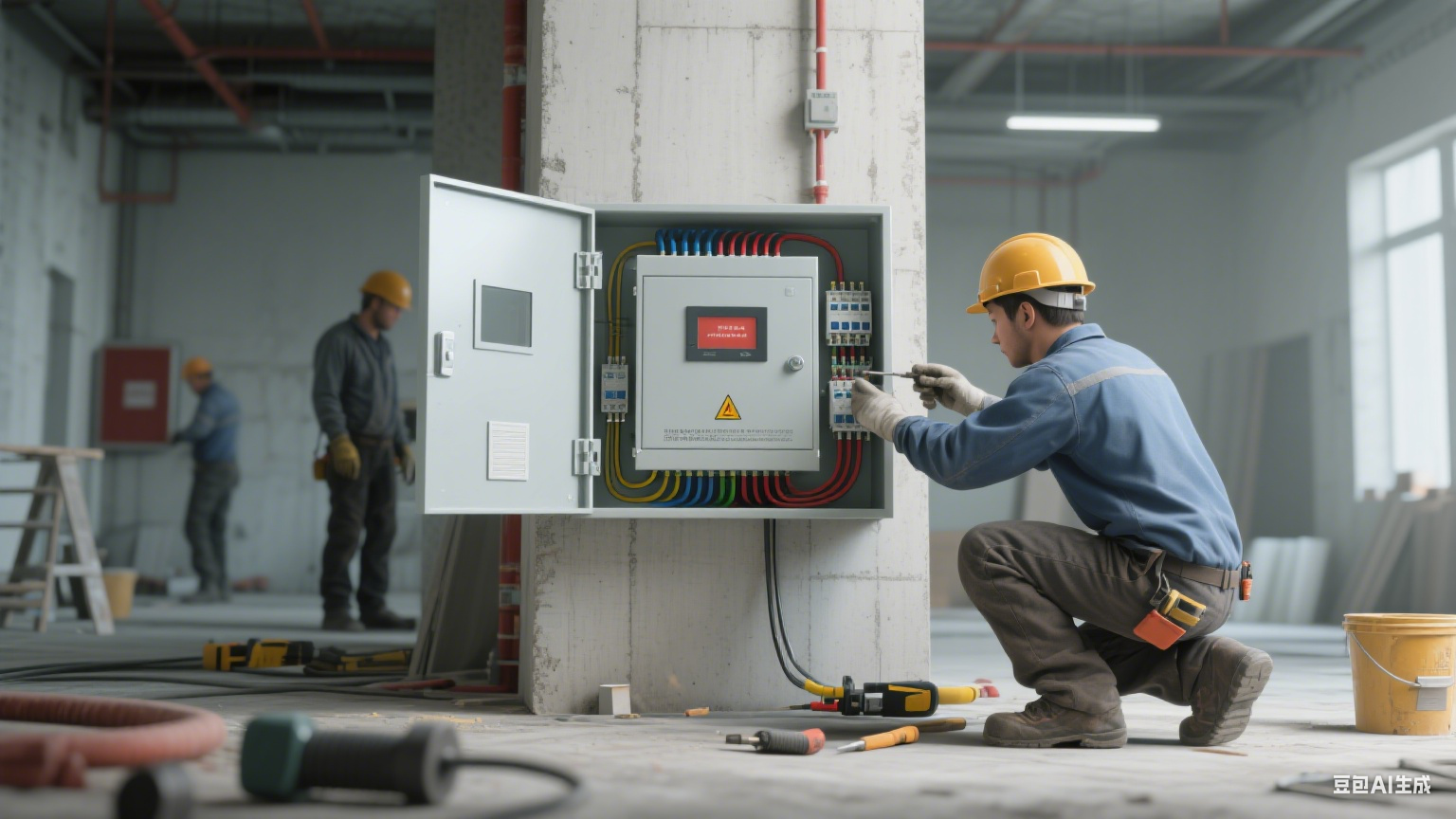

壁挂式安装：在墙上安装配电箱时，其底边距地面高度宜为 1.3 - 1.5m，这个高度符合人体工程学，方便操作人员进行开关操作与日常维护。靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.0m，确保操作空间充足。使用膨胀螺栓将配电箱固定在墙上，对于轻质墙体，因其承重能力有限，需采取加固措施，如安装背板或增加固定点，防止配电箱松动掉落。

落地式安装：若采用落地安装，配电箱底边宜高出地（楼）面 100 - 200mm，可有效防潮防水，避免地面水渍侵蚀箱体与内部电器元件。安装时，先在地面预埋基础槽钢，将配电箱平稳放置在槽钢上，再用镀锌螺栓紧固，保证配电箱安装牢固，不得倾斜。

进线连接：配电箱的输入电源应严格按照设计要求接入，通常由消防电源的专用应急回路或所在防火分区的消防电源配电箱供电。引入配电箱的电缆或导线，配线应整齐有序，避免交叉缠绕，并牢固固定。线缆芯线端部需标明编号，与图纸一致，字迹清晰且不易褪色，方便后续检修与维护。例如，不同相序的导线，分别用黄、绿、红三色标识，零线用淡蓝色，保护地线用黄绿双色，清晰区分。

出线连接：输出回路连接应急照明灯具时，要依据灯具的分布与负载情况合理分配。每个输出回路的额定功率、额定电流应符合规定，配接灯具的额定功率总和不应大于配电回路额定功率的 80%，防止过载运行。A 型灯具配电回路的额定电流不应大于 6A，B 型灯具配电回路的额定电流不应大于 10A。同时，每个输出回路配接灯具数量不宜超过 60 只，确保供电的稳定性与可靠性。接线时，端子板的每个接线端接线不得超过 2 根，线缆应预留不小于 200mm 的余量，以便后续调整与维修。

绝缘电阻测试：使用绝缘电阻测试仪，对配电箱的进线、出线以及各电器元件之间的绝缘电阻进行测量。相间、相对地的绝缘电阻值应不小于 20MΩ，以保证电气系统的绝缘性能良好，防止漏电事故发生。

接地电阻测试：再次测量配电箱的接地电阻，确认其符合要求。若接地电阻过大，需检查接地连接是否松动、接地线路是否存在断裂或腐蚀等问题，及时修复，确保接地可靠。

通电测试：在完成上述检查与测试后，进行通电测试。缓慢合上配电箱的进线开关，观察箱内电器元件是否正常工作，有无异常声响、发热或冒烟现象。测量输出回路的电压、电流，与设计值进行对比，偏差应在允许范围内。同时，检查应急照明灯具是否能正常点亮，亮度是否符合要求。
